Оптический эмиссионный спектрометр с источником возбуждения спектров – индуктивно-связанной плазмой (ИСП-спектрометр) ЭРИДАН 500 предназначен для определения содержания одновременно многих десятков химических элементов в практически любых веществах
Спектрометр применяется в различных отраслях промышленности для многоэлементного анализа сплавов, горных пород, пищевых продуктов, биологических препаратов, нефти, масел, различных вод, кислот, щелочей, аэрозолей и т.д.
Анализ осуществляется либо а): напрямую экспрессно и без химического растворения (но с дополнительными устройствами пробоотбора - искровым или лазерным абляторами, дуговым атомизатором и др.), либо б): после предварительного переведения в раствор или взвесь химической пробоподготовкой
Пределы обнаружения ИСП-спектрометра ЭРИДАН 500 в водно-кислотных растворах по критерию "3σ" для большинства элементов лежат в диапазоне от десятых долей мкГ/л до 50-100 мкГ/л:
Элемент |
Аналит. линия, нм |
Пр. обн., мкГ/л |
Элемент |
Аналит. линия, нм |
Пр. обн., мкГ/л |
Элемент |
Аналит. линия, нм |
Пр. обн., мкГ/л |
Fe |
259.94 |
0.5 |
Li |
610.362 |
0.8 |
Si |
251.612 |
9 |
Mn |
259.373 |
0.3 |
Na |
589.592 |
3 |
Ti |
334.941 |
0.8 |
Zn |
213.856 |
2 |
K |
766.49 |
7 |
Sb |
217.581 |
100 |
Cu |
324.754 |
0.3 |
Mg |
279.553 |
0.5 |
P |
177.499 |
80 |
Al |
396.152 |
3 |
Ca |
393.366 |
0.7 |
S |
180.731 |
50 |
Cr |
357.869 |
1 |
B |
249.773 |
5 |
V |
292.402 |
7 |
Co |
238.892 |
1 |
Sr |
407.771 |
0.1 |
Se |
196.026 |
100 |
Ni |
341.476 |
3 |
Sn |
189.989 |
10 |
Zr |
343.823 |
3 |
Cd |
226.502 |
1 |
Ba |
455.403 |
0.5 |
As |
189.042 |
80 |
Ga |
417.206 |
4 |
Pb |
220.353 |
15 |
|
|
|
Ag |
328.068 |
0.55 |
Bi |
223.061 |
70 |
|
|
|
Условия измерений: мощность 1200 Вт; потоки аргона, л/мин : плазмаобразующий 8.0, вспомогательный 0.2, пробонесущий 0.6; пробоподача 4 мл/мин; длительность одного кадра 1 с, число кадров 30. Растворы многоэлементные
Эти пределы могут быть существенно (вплоть до 2-3 порядков) улучшены за счет дополнительной аппаратуры (ультразвукового распылителя, генератора гидридов, и др.)
ИСП-спектрометр ЭРИДАН 500 является единственным российским ИСП-спектрометром. Масса около 400 кг. Габариты (Д х Ш х В, мм): 2100 х 1100 х 770. Электропитание: трехфазное 380±38 В, 50±1 гц, не более 5 кВт. Минимальная площадь, необходимая для прибора – 12 м2
Спектрограф ИСП-спектрометра ЭРИДАН 500 имеет характеристики:
-
По конструкции – сдвоенный (два спектрографа на одном оптическом основании, оптически связанные через нулевой порядок дифракции одного из спектрографов). Оптические схемы обоих спектрогафов Пашена-Рунге
-
Совокупный спектральный диапазон 170-915 нм
-
Дифракционные решетки: 3600 шт/мм и 1600 шт/мм, голограммные
-
Дисперсия: 0.55 нм/мм в диапазоне 170-410 нм и 1.56 нм/мм в диапазоне 410-915 нм
-
Входная щель: 10 мкм
-
Спектральное разрешение: 0.009 нм (ширина контура линии Fe 259.940 нм)
-
Доведенная до совершенства за два десятилетия технология изготовления обеспечивает исключительно высокую температурную стабильность настройки спектрографов, причем без удорожающих прибор специальных систем термостабилизации. Остаточный уход спектральных линий составляет не более одного-двух пикселов (т.е. всего 10-15 мкм) при изменении температуры на 10°С. Но даже этот небольшой уход автоматически (незаметно для оператора) корректируется
Система регистрации ИСП-спектрометра ЭРИДАН 500 имеет характеристики:
-
30 линейных ПЗС-детекторов фирмы Toshiba
-
Время единичного кадра: 0.004 – 60 с
-
Число кадров: 1– 500
-
Одновременная регистрация всего спектра в диапазоне 170 – 915 нм без мертвых зон в спектре
Источник плазмы ИСП-спектрометра ЭРИДАН 500 имеет характеристики:
-
Частота 27.12 МГц
-
Диапазон мощности 200 – 2000 Вт при стабильности 0.5%
-

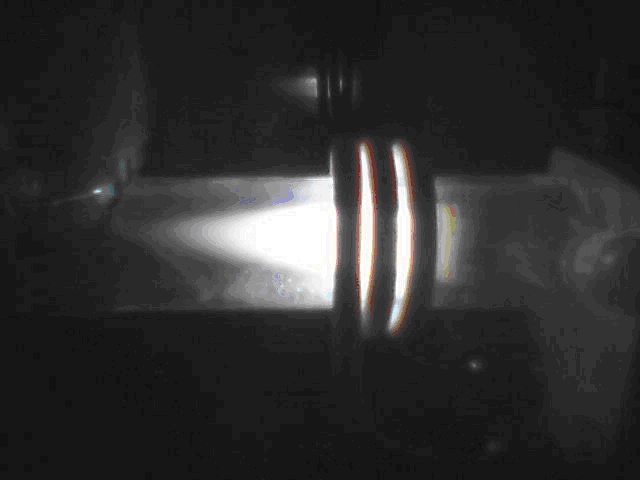

Применяется уникальная закрытая водоохлаждаемая разборная горелка, конструкция которой обеспечивает отсутствие кислорода на всем оптическом пути до входной оптики спектрографа (важно при анализе серы и фосфора) и защиту входной оптики от продуктов сгорания пробы:
 |
 |
-
Закрытость горелки является дополнительным фактором обеспечения высокой стабильности аналитического сигнала и отсутствия поступления воздуха из окружающей среды.
-
Пониженная за счет водоохлаждения температура стенок горелки приводит к более эффективному прилипанию продуктов сгорания пробы к стенкам горелки и отсутствию обратного поступления их в плазму
-
Водяная рубашка обеспечивает превосходную УФ-фильтрацию излучения плазмы, препятствующую образованию озона
-
Горелка может работать на низких (5-6 л/мин) расходах аргона
-

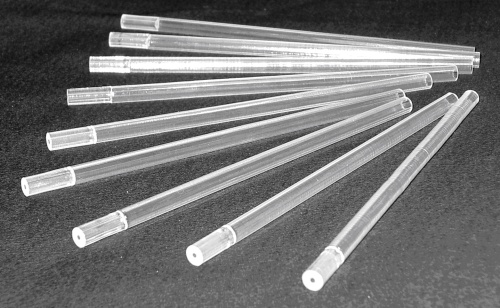

Горелка комплектуется сапфировым инжектором, идеально подходящим для анализа проб, требующих химической инертности:
-

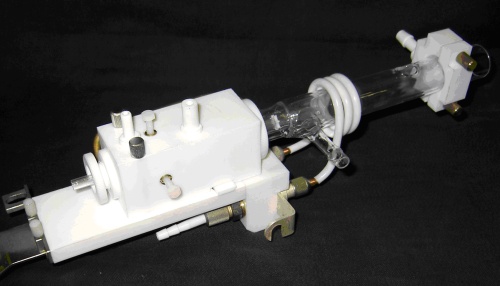

Применяется легко съемный эргономичный держатель горелки и распылителя
-
Даже в базовой комплектации спектрометр оснащается распылителем и распылительной камерой, устойчивыми к HF. Спектрометр может работать с любыми существующими распылителями и распылительными камерами
Программное обеспечение ИСП-спектрометра ЭРИДАН 500 (на русском языке) позволяет управлять параметрами источника плазмы и системы регистрации и содержит все опции, необходимые для калибровки спектрографа, градуирования спектрометра и анализа проб
ИСП-спектрометр изготавливается под заказ за 3-6 месяцев. Гарантия – не менее 12 месяцев
|
